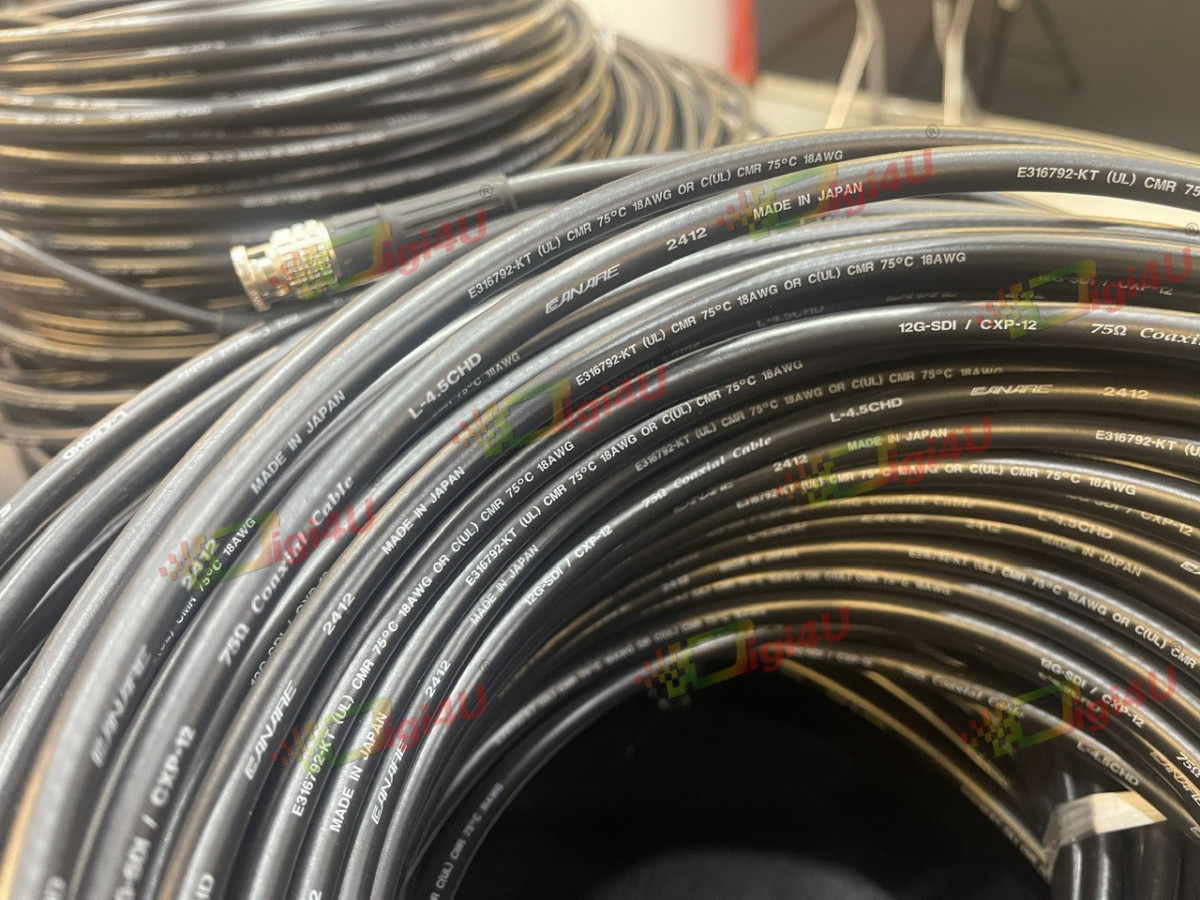

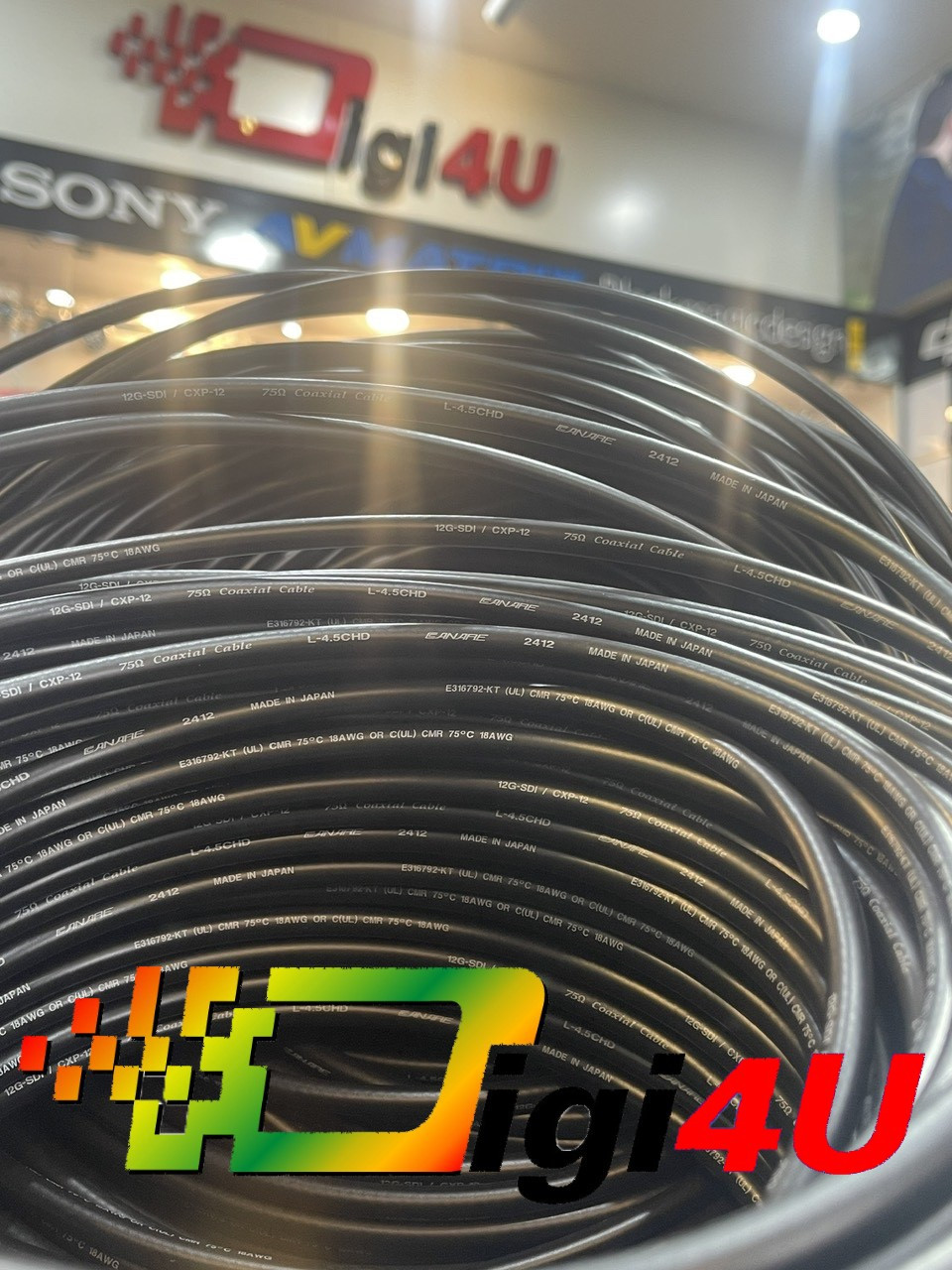

Cáp SDI Canare truyền dẫn 3G-SDI / HD-SDI ( L-4.5CHD )

Cáp đồng trục SDI Carane L-4.5 CHD truyền tín hiệu Video SDI chuyên dụng trong truyền hình,  là cáp đồng trục 75 Ω, 23 AWG . Cáp đồng trục SDI Carane L-4.5 CHD có lớp PE tạo bọt cao cho phép suy giảm tốt hơn vì độ mềm của bọt. Lớp cách nhiệt được tạo thành từ nhiều lớp ở các tỷ lệ khác nhau để tăng độ bền. Tấm chắn được bện bằng đồng mạ thiếc với lá nhôm, giúp loại bỏ nhiễu tốt hơn vì có thành phần của giấy bạc.

Cáp đồng trục SDI Carane L-4.5 CHD  có vỏ màu đen 984,25 sản phẩm của hãng Canare. Cáp đồng trục SDI Carane L-4.5 CHD là cáp video kỹ thuật số có độ chính xác 75 ohm có hiệu suất truyền cực kỳ cao và tin cậy, thử nghiệm quét 100%, chi phí thấp, tổn thất thấp.Cáp đồng trục SDI Carane L-4.5 CHD đáp ứng gần như tất cả các tiêu chuẩn truyền video kỹ thuật số và HDTV.

Cấu tạo :

- Vật liệu cách nhiệt PE có bọt cao để cải thiện các đặc tính suy giảm

- Cách nhiệt nhiều lớp cung cấp một tỷ lệ tạo bọt khác nhau cho mỗi lớp để tăng cường độ bền

- Tấm chắn được bện đồng mạ thiếc với lá nhôm cho che chắn tuyệt vời , giúp loại bỏ nhiễu tốt

-Chịu nhiệt chịu lửa thực nghiệm cực tốt

- Cáp đồng trục SDI Carane L-4.5 CHD là giải pháp lý tưởng cho Video kỹ thuật số HD-serial, đầu vệ tinh, nâng cấp HDTV, thiết bị băng thông rộng, các ứng dụng tín hiệu định dạng SMPTE 259M, 292M, 424M

Thông số kỹ thuật :

- Thành phần dây dẫn bên trong: 1 / 1.02A (18) số lượng / mm (AWG)
- Độ che phủ và thành phần của dây dẫn bên ngoài (91% trở lên): 0,14TA mm, 6 đầu, 24 sóng mang

- Sức cản : Dây dẫn bên trong: ≤23,3 / km ,Dây dẫn bên ngoài: ≤9,9 / km

- Công suất tĩnh : 53 nF / km @ 1 kHz

- Suy hao : 17,4 dB / 100 m ở 750 MHz

- Khoảng cách truyền tối đa :

Hợp chất NTSC: 1807,74 '(551 m) @ 143 Mbps (SMPTE 259M)
Hợp chất PAL: 1653,54' (504 m) @ 177 Mbps (ITU-R BT.601)
Thành phần (4: 2: 2): 1361,55 '(415 m ) Thành phần @ 270 Mbps (SMPTE 259M)
(4: 2: 2) 16 x 9: 1184,38 '(361 m) @ 360 Mbps (SMPTE 259M)
SDI: 961,28' (293 m) @ 540 Mbps (SMPTE 344M)
HD- SDI: 377,29 '(115 m) @ 1,5 Gbps (SMPTE 292M)
HD 1080p: 259,18' (79 m) @ 3 Gbps (SMPTE 424M)
